개요
브라인드 리벳은 브라인드 잡(Blind Job)에서 유래된 말로 한 방향에서 홀 가공과 리벳 작업이 모두 이루어 진다는 의미이다, 바디(Body)와 맨드릴(Mandrel) 두가지 부품이 조립되어 하나의 제품이 되며 기능과 용도에 따라 소재의 구성도 다양하다.협소한 공간 및 양면 작업이 불가능한 부위에 유용하게 적용 할 수 있으며 설게단계에서 부터 검토도 가능하다.
조립과정

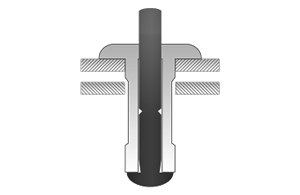

리벳을 공구에 장전 후 모재에 삽입한다.
공구가 맨드릴을 물고 당겨서 바디를 성형시키기 시작한다.

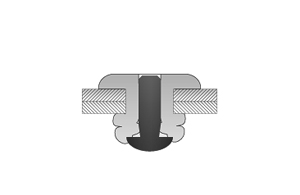

바디가 완전히 성형되어 모재를 밀착 조립시키고 맨드릴은 절단되어 일부만 바디 내부에 남는다.
특징
작업이 쉽다 : 미숙련공도 쉽게 작업 가능
검사가 쉽다 : 비파괴 육안검사 가능
소재의 선택 범위가 다양하다 : AL ,Cooper,STL,SUS 등
규격이 다양하다 : 2.4Ø, 3.2Ø, 4.0Ø, 4.8Ø, 6.4Ø 등
이종 재질의 조립에 유리하다 : AL+STL, AL+SUS, SUS+STL,Plastic+AL(STL,SUS)등
접합범위가 넓다 : 제품의 두께에 따라 2편~4편까지 조립가능
체결강도가 우수하다 : 모재의 홀과 리벳사이의 틈을 채워주는 홀필(Hole Fill)기능이 있다.
자동화가 가능하다 : 수동,반자동,자동,로보트등 기능적인 자동화 작업이 가능하다.

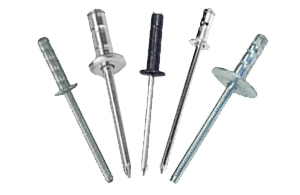

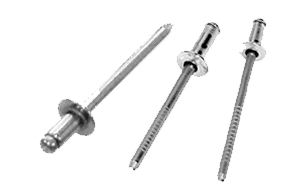

개요

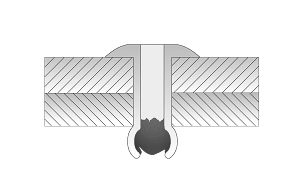

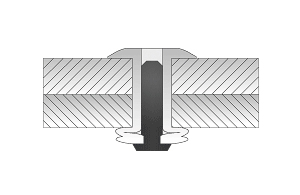

맨드릴이 바디 끝을 확관시켜 조립시키는 가장 일반적인 타입
특징
재질,규격,사이즈가 다양하나 홀 가공 편차에 민감하고 Multi-Blind Rivet보다 체결력이 다소 약하다.
제품사양
| 사이즈 | 바디 직경(2.4Ø, 3.2Ø, 4.0Ø, 4.8Ø) |
| 바디길이 | 접합두께에 따라 선택 |
| 재질 | 바디-맨드릴(AL-AL, AL-STL, AL-SUS, STL-STL, SUS-STL, SUS-SUS) |
| 머리형태 | 둥근머리, 접시머리, 넓은머리 |

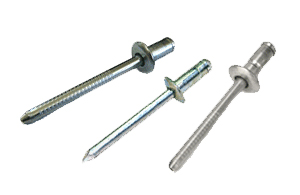

개요

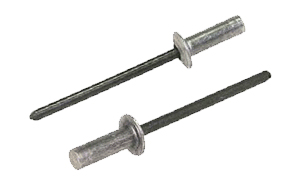

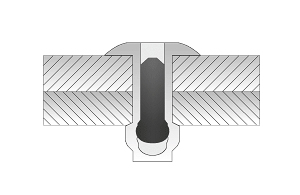

바디 끝단 부위가 막혀 있는 타입
특징
오픈타입에 비해 접합범위가 크고 홀채움성이 좋아 가공 홀 사이즈에도 덜 민감하며 맨드릴 보유력도 크다.
제품사양
| 사이즈 | 바디 직경(3.2Ø, 4.0Ø, 4.8Ø) |
| 바디길이 | 접합두께에 따라 선택 |
| 재질 | 바디-맨드릴(AL-STL, AL-SUS, STL-STL) |
| 머리형태 | 둥근머리, 접시머리, 넓은머리 |
개요

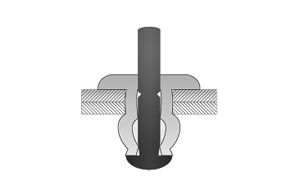

바디에 주름이 형성되며 접합되는 타입
특징
오픈타입에 비해 접합범위가 크고 홀채움성이 좋아 가공 홀 사이즈에도 덜 민감하며 맨드릴 보유력도 크다.
제품사양
| 사이즈 | 바디 직경(3.2Ø, 4.0Ø, 4.8Ø) |
| 바디길이 | 접합두께에 따라 선택 |
| 재질 | 바디-맨드릴(AL-STL, AL-SUS, STL-STL) |
| 머리형태 | 둥근머리, 접시머리, 넓은머리 |

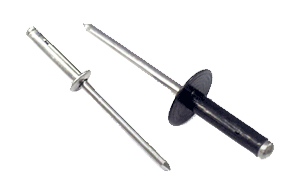

개요

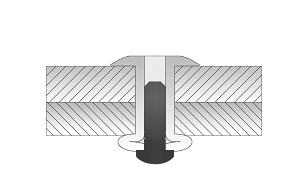

바디가 접히는 형상이 꽃봉우리 같다.
특징
뒷모재의 접촉면적이 상대적으로 크므로 뒷모재가 얇은 경우에 적합하다. 재질이 STL, SUS 이므로 상대적으로 고강도가 요구 되거나 내식성이 요구되는 곳에 사용된다.
제품사양
| 사이즈 | 바디 직경(3.2Ø, 4.0Ø, 4.8Ø) |
| 바디길이 | 접합두께에 따라 선택 |
| 재질 | 바디-맨드릴( STL-STL, SUS-SUS) |
| 머리형태 | 둥근머리 |
개요

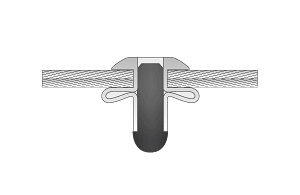

바디가 세갈래로 갈라지며 넓게 접히는 타입
특징
넓은 접촉면을 형성하므로 후면 모재가 연질일 경우 적합하다.
제품사양
| 사이즈 | 바디 직경( 4.0Ø, 4.8Ø) |
| 바디길이 | 접합두께에 따라 선택 |
| 재질 | 바디-맨드릴(AL-AL) |
| 머리형태 | 둥근머리 |
