개요
철교나 구조물, 광산 채굴 장비등 강력한 체결력이 요구되는 부위에 적합한 제품이며 특히 진동에 강하기 때문에 풀림 방지의 지속적인 효과와 보정력을 기대할 수 있다.
조립과정

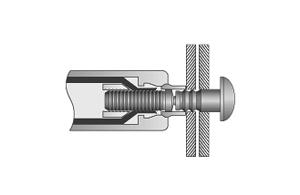

LockBolt Pin을 모재에 삽입하고 반대편에서 LockBolt Collar를 핀에 끼운다.

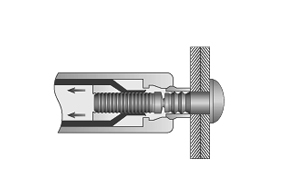

공구가 Pin을 당기고 Collar는 공구의 노우스에 눌려 압착되기 시작한다.

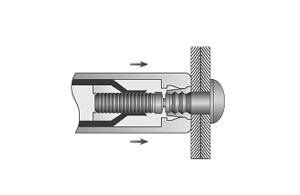

Collar는 Pin의 홈에 강력하게 억지끼움이 되어 압착되고 Pin은 절단된다.
특징
체결력이 아주 강하다.
전단력,인장력,조임 압착력,내진동성.방수성이 우수하다.
작업이 단순하고 빠르다.
육안검사가 쉽다.
체결 후 해체도 가능하다.

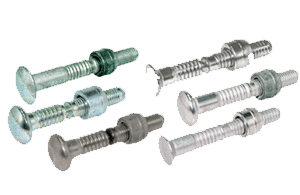

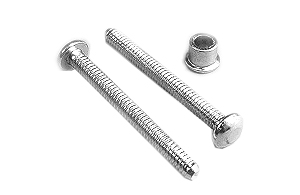

개요

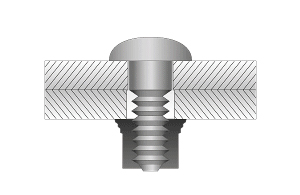

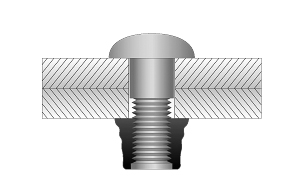

Collar를 Pin의 홈에 강력하게 억지끼움 방식으로 체결하며 향후 Collar를 제거할 수 있다.
특징
규격이 다양해서 요구되는 강도의 기준에 적합한 사양을 선정할 수 있으며 절단 포인트가 정해져 있어서 규격별 접함범위가 상대적으로 짧다.
제품사양
| 사이즈 | Pin 규격: 3/16", 1/4", 5/16", 3/8",1/2", 5/8", 3/4", 7/8" |
| 바디길이 | 모재두께에 따라 선택 |
| 재질 | AL, STL, SUS |
| 머리형태 | Brazier, Truss, Countersunk |
개요
프레스에 의해 너트가 눌려지면 모재가 너트 하단부의 홈에 압입되어 강하게 안착된다.
특징
용접방식 대비 안정적인 결합력을 확보할 수 있으며 열변형에 의한 비틀림이 없고 작업의 단순화로 생산성의 극대화를 기대할 수 있다.
제품사양
| 사이즈 | M2 - M12 |
| 재질 | STL,SUS,Brass |
| 머리형태 | Knurled Platfom, Astroid Platform, Serration Shank |
