개요
브라인드 리벳중에서 일반적으로 사이즈가 크고 고강도를 견디는 타입을 일컬으며, 구조용으로 많이 쓰여짐으로 구조용(브라인드)리벳이라고도 한다. 자동차, 특장차, 콘테이너, 배전반 등 구조물 조립에 유용하게 적용할 수 있다.
조립과정

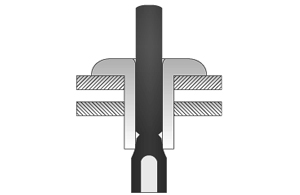

리벳을 모재에 삽입한다.

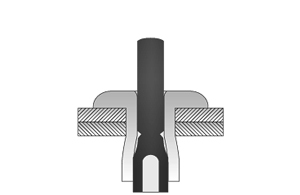

공구가 맨드릴을 잡아당겨 바디를 성형시키기 시작한다.

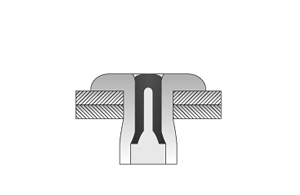

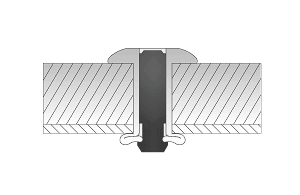

바디가 완전히 성형되어 모재를 조립시키고 맨드릴은 끊어져 일부만 바디 내부에 남는다.
특징
작업이 쉽다 : 미숙련공도 쉽게 작업 가능
검사가 쉽다 : 비파괴 육안검사 가능
소재의 선택 범위가 다양하다 : AL, STL,SUS 등
규격이 다양하다 : 2.4Ø, 3.2Ø, 4.0Ø, 4.8Ø, 6.4Ø 등
이종 재질의 조립에 유리하다 : AL+STL, AL+SUS, SUS+STL,Plastic+AL(STL,SUS)등
접합범위가 넓다 : 제품의 두께에 따라 2편~4편까지 조립가능
체결강도가 우수하다 : 모재의 홀과 리벳사이의 틈을 채워주는 홀필(Hole Fill)기능이 있다.
자동화가 가능하다 : 수동,반자동,자동,로보트등 기능적인 자동화 작업이 가능하다.

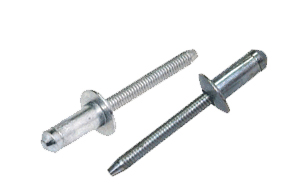

개요

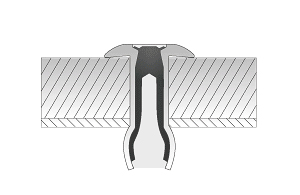

맨드릴이 바디 끝을 확관시켜 조립시키는 가장 일반적인 타입
특징
접합 가능한 두께의 범위가 매우 넓고 고강도로서 내진동성이 요구되는 부위에 적합하며 후면의 모재가 두꺼워야 작업이 유리하다.
제품사양
| 사이즈 | 바디 직경(4.8Ø, 6.4Ø) |
| 바디길이 | 접합두께에 따라 선택 |
| 재질 | 바디-맨드릴(AL-AL, STL-STL, SUS-SUS) |
| 머리형태 | 둥근머리, 접시머리 |

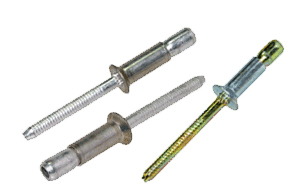

개요
바디가 접히는 형상이 꽃봉우리 같다.
특징
고 전단응력이 요구되는 부위에 적합하며 접촉면적이 비교적 크기때문에 얇은모재에도 유리하다.
제품사양
| 사이즈 | 바디 직경(6.4Ø) |
| 바디길이 | 접합두께에 따라 선택 |
| 재질 | 바디-맨드릴(AL-AL, STL-STL) |
| 머리형태 | 둥근머리 |

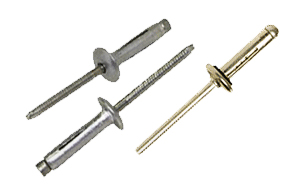

개요

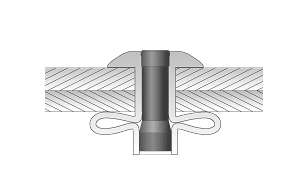

바디가 세갈래로 갈라지며 넓게 접히는 타입
특징
후면 모재가 연질이면서 비교적 높은 강도를 요구하는 경우에 적합하다.
제품사양
| 사이즈 | 바디 직경(4.8Ø, 6.4Ø) |
| 바디길이 | 접합두께에 따라 선택 |
| 재질 | 바디-맨드릴(AL-AL) |
| 머리형태 | 둥근머리 |
